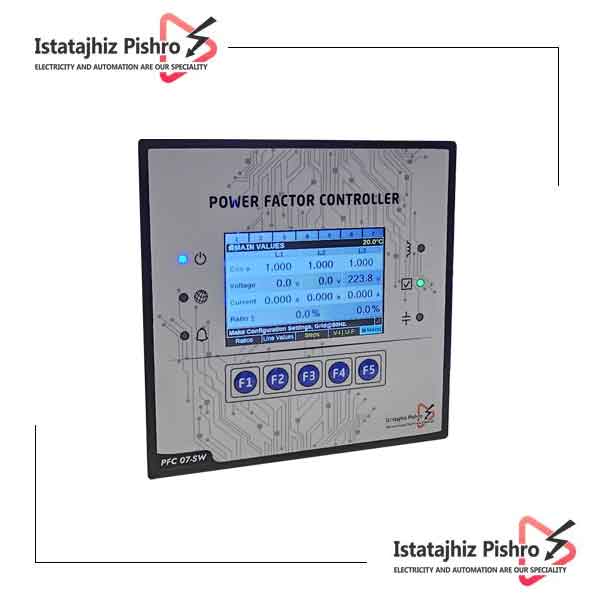

معرفی رگولاتور 7 پله ایستا تجهیز
رله کنترل توان راکتیو PFC-07-SW با خروجی 7 پله به صورت سه فاز ترکیب یک رگولاتور خازنی و یک پاور آنالایزر پیشرفته و هوشمند را تشکیل می دهد.
این کنترلر توان راکتیو با ابعاد 144*144 میلی متر جایگزینی مناسب برای انواع رگولاتور های خازنی در بانک های خازن اتوماتیک است.
فناوری بکار رفته در منبع تغذیه این دستگاه که به صورت سه فاز است این امکان را می دهد که در صورت وجود یک ولتاژ در هر کدام از فازها تجهیز روشن شده و خطا های مربوطه را به اپراتور نشان می دهد.
ویژگی های رگولاتور 7 پله ایستا تجهیز
1- طراحی ارگونومیک باریک با عمق کلی 42 میلی متر در داخل تابلو برق به همراه اتصال ترمینال
2- اصلاح ضریب قدرت مستمر با تشخیص خرابی اتصال ولتاژ و جریان
3- صفحه نمایش رنگارنگ، سریع و صاف TFT با وضوح بالا با هوشمند
4-منو و رابط های کاربر پسند و راه اندازی اتوماتیک به همراه دستیار نرم افزاری
5- اندازه گیری تا هارمونیک جریان و ولتاژ 63
6-پشتیبانی از ثبت رویداد/اخطار/خطا با تاریخ و زمان
نحوه نصب و راه اندازی رگولاتور PFC-07-SW
جهت نصب و راه اندازی رگولاتور 7 پله ایستا تجهیز مراحل زیر انجام می گردد:
1-پشت دستگاه ورودی ولتاژ شامل سه فاز به همراه خط نول است که بایستی به توسط فیوزهای حفاظتی به رله وصل گردد
2- قسمت ترانسفورماتور های جریان سه عدد ترانس جریان با کلاس نیم و رعایت فاز ها در قسمت جریان تصب می گردد بایسی توجه گردد این ترانسفورماتورهای جریان مناسب جریان کلی شبکه و با ترمینالهای جریانی به رگولاتور وصل گردد.
3-بخش مربوط به سوئیچ پله ها شامل مشترک و خروجی ها می باشد رله PFC07-SW امکان کنترل ولتاژ وصل شده به مشترک رله ها را دارد. و در صورت قطع ولتاژ ورودی در مشترک رله ها به صورت آلارم به اپراتور اعلام میکند.
4- ترمینال RS485 جهت ارتباط مدباس و تبادل دیتا با سیستم های کنترل و اسکادا است و برای اطلاعات بیشتر در این زمینه به راهنمای راه اندازی دستگاه مراجعه نمایید.
5- ورودی ترمینال ژنراتور که در این بخش اگر نیاز به مدار آمدن رگولاتور زمان کارکرد ژنراتور با اتصال ولتاژ تک فاز از ژنراتور میتوان مقدار تنظیمی ضریب توان دومی را داشته باشیم
